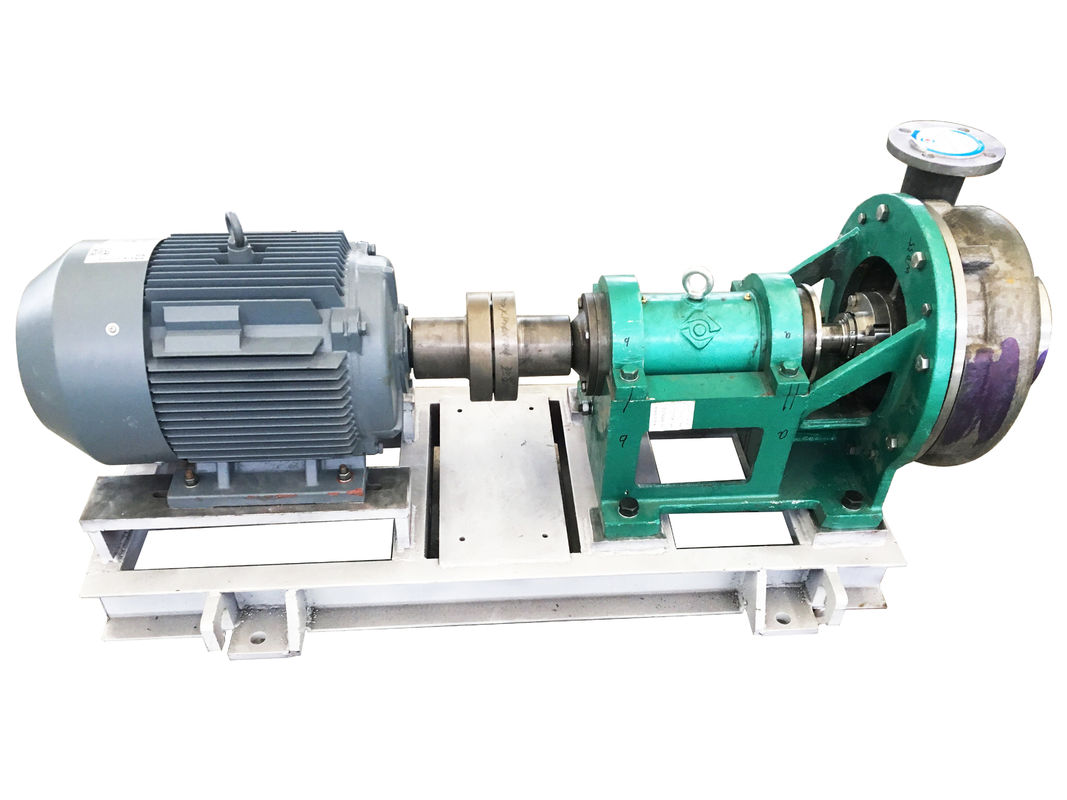

Große Kapazitäts-horizontale Kreiselpumpe-einzelner Saugspalten-Fall Electric Power
Produkt-Beschreibung
WD-Reihenpumpen sind horizontale korrosionsbeständige Kreiselpumpen, mit geräumigem Antreiberflusskanal und überlegener hydraulischer Leistung. Das hintere Leichentuch des Antreibers wird mit hinterem Blatt ausgerüstet, das Mediendurchsickern verringern kann. Um die Leistung der Pumpe wieder herzustellen wenn Flussdurchgangskomponenten und korrodierter getragen werden, axialer Justierkörper wird ausgerüstet um den Raum zwischen Antreiber und Pumpenkörper zu justieren. Variable Arten der Wellendichtung (einschließlich Gleitringdichtung, dynamische Dichtung + Dichtungsring, dynamische Dichtung + K-artige Dichtung) werden angenommen, um die versiegelnden Bedingungen der Welle für das Tragen von variablen Medien zu erfüllen
Struktur
| *1 | Feststellschraube | *8 | Vizeantreiberkammer | 15 | Vorderer Lagerdeckel | 22 | Ölwanne | *29 | Ärmel |
| 2 | Dichtung | 9 | O-Ring | *16 | Vorderes Lager | 23 | Anpassungsnuß | 30 | Wassersiegelring |
| *3 | Antreibernuß | *10 | Vizeantreiber | 17 | Tragen des Körpers | 24 | Justierschraube | 31 | Füller |
| 4 | O-Ring | *11 | Verpackende Kammer | 18 | Tragen der Klammer | 25 | Tragen der Körperklammer | 32 | O-Ring |
| *5 | Antreiber | 12 | O-Ring | *19 | Hinteres Lager | *26 | Achse | *33 | Schlüssel |
| *6 | Pumpenkörper | 13 | Spülwasserdüse | 20 | Hinterer Lagerdeckel | 27 | Schildabdeckung | ||
| 7 | O-Ring | 14 | Wasserhalteplatte | 21 | Schlüssel | 28 | Stopfbuchse |
Produkt-Show
Spezifikations-Strecke
|
|
Modell: WD-Reihenkreiselpumpe |
| Entladungs-Größe: 40mm~200mm | |
| Einlass-Größe: 50mm~250mm | |
| Kapazität: 8 | 800 m-³ /h | |
| Kopf: 10 | 90 m | |
| Maximale Leistungsfähigkeit: 70% | |
| NPSH: 1.4m~4.5m | |
| Zulässiger Max Motor Power: 315 Kilowatt | |
| Antreiber | Erlaubter Max Particle Size: 20 Millimeter |
| Schaufeln: 5/6 | Dichtungs-Art: Gleitringdichtung/dynamische Dichtung/Dichtungsring |
| Art: geschlossenes halb offenes | Pumpen-Gewicht: bis zu 3000kg |
| Material: Metall (entsprechend Arbeitsbedingungen) | U/min: 1450 r/min |
Verwendung
1. Verwendet in den verschiedenen Industrien wie chemischer Industrie, Metallurgieindustrie, Stromindustrie, Papierindustrie, Lebensmittelindustrie, Pharmaindustrie und synthetischer Faser.
2. Tragen Sie ätzendes u. stellen abschleifende flüssige Medien, die Körper enthalten, nicht mehr als 35% zufrieden
