horizontale Kreiselpumpe
>
|
| Herkunftsort | Sichuan, China |
| Markenname | horizontal-slurrypump.com |
| Zertifizierung | ISO9001 |
| Modellnummer | Soem |
| Dokument | Produktbroschüre PDF |

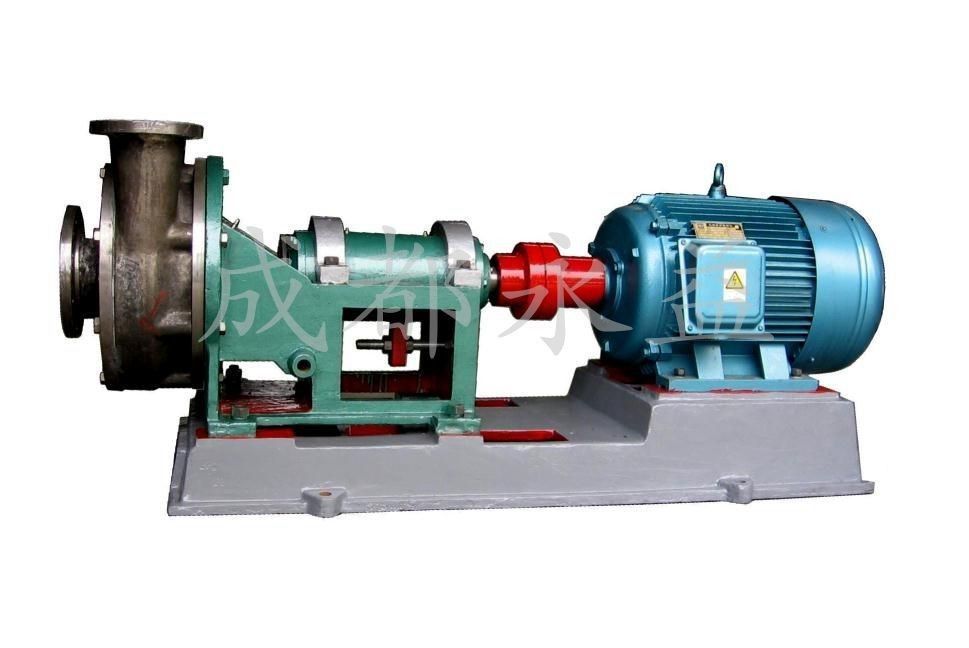

Elektrischer Edelstahl-horizontale Kreiselpumpe-hohe Temperatur beständig
Produkt-Beschreibung
1. Horizontale korrosionsbeständige Kreiselpumpen, mit geräumigem Antreiberflusskanal und überlegener hydraulischer Leistung.
2. wird hinteres Leichentuch des Antreibers mit hinterem Blatt ausgerüstet, das Mediendurchsickern verringern kann.
3. Variable Arten der Wellendichtung (einschließlich Gleitringdichtung, dynamische Dichtung + Dichtungsring, dynamische Dichtung + K-artige Dichtung) werden angenommen, um die versiegelnden Bedingungen der Welle für das Tragen von variablen Medien zu erfüllen
Struktur-Eigenschaft
Radialspalte, hintere Tür, spiralförmige Kreiselpumpe des einzelnen Stadiums einzelner Saug
Antreiber: offener Antreiber, halb offener Antreiber, Turbulenzantreiber und geschlossener Antreiber.
Der geschlossene Antreiber ist als Breitflussantreiber entsprechend dem Prinzip des Mehrphasen- Flusses entworfen, der zum Durchgang des festen Mediums nützlich ist, ohne zu verstopfen
der Antreiber ist mit hinteren Blättern entworfen
die vorderen hinteren Blätter werden benutzt, um das Medium an in Richtung zum Pumpeneinlaß zurück fließen zu verhindern
die Blätter werden benutzt, um den axialen Durchsickerndruck zu verringern und die axiale Kraft zu balancieren
der Antreiber wird an der Welle mit einem konischen Sitz für einfache Versammlung und Zerlegung angebracht
der Antreiber wird mit Antreibernuß und -Feststellschraube befestigt
Anwendung
Organische und anorganische Säuren: Salpetersäure, Schwefelsäure, Salzsäure und Phosphorsäure.
Natriumhydroxid oder Natriumkarbonat, alkalische Lösung etc.
Organische Verbindungen und andere ätzende Rohstoffe und Produkte.
Technischer Parameter
|
Modell |
Trinkwasser-Leistung |
||||||
|
Fluss (m3/h) |
Kopf (M) |
Geschwindigkeit (r/min) |
Maximum Leistungsfähigkeit (%) |
NPSH (NPSHr) m |
Pumpenhauptgewicht Kilogramm |
Wellenkomponente |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Arbeitsspezifikation
Fluss: 8-1000m3/h
Kopf: 15-120m
Drehen Sie Geschwindigkeit:<1500rpm>
Druck: 1.6MPa
Temperatur: - 50℃-130℃
Motoe-Energie: 5.5-315KW
Struktur
|
*1 |
Feststellschraube |
*8 |
Vizeantreiberkammer |
15 |
Vorderer Lagerdeckel |
22 |
Ölwanne |
*29 |
Ärmel |
|
2 |
Dichtung |
9 |
O-Ring |
*16 |
Vorderes Lager |
23 |
Anpassungsnuß |
30 |
Wassersiegelring |
|
*3 |
Antreibernuß |
*10 |
Vizeantreiber |
17 |
Tragen des Körpers |
24 |
Justierschraube |
31 |
Füller |
|
4 |
O-Ring |
*11 |
Verpackende Kammer |
18 |
Tragen der Klammer |
25 |
Tragen der Körperklammer |
32 |
O-Ring |
|
*5 |
Antreiber |
12 |
O-Ring |
*19 |
Hinteres Lager |
*26 |
Achse |
*33 |
Schlüssel |
|
*6 |
Pumpenkörper |
13 |
Spülwasserdüse |
20 |
Hinterer Lagerdeckel |
27 |
Schildabdeckung |
|
|
|
7 |
O-Ring |
14 |
Wasserhalteplatte |
21 |
Schlüssel |
28 |
Stopfbuchse |
|
Produkt-Bild
Verfahren
Verpackung und Versenden
|
Soem |
Annehmbar |
|
MOQ |
1 Satz |
|
Preis |
Verkäuflich |
|
Hafen |
Shanghai |
|
Zahlung |
T/T, L/C, Western Union |
|
Verpacken |
Hölzerner Fall des Exports oder als Antrag des Kunden |
|
Lieferfrist |
40 Tage entsprechend der Auftragsquantität |
|
Verschiffen |
Durch Meer auf dem Luftweg, durch Zug |
