Hochleistungsschlamm-Pumpe
>
|
| Herkunftsort | China |
| Markenname | horizontal-slurrypump.com |
| Zertifizierung | ISO |
| Modellnummer | Soem |
| Dokument | Produktbroschüre PDF |

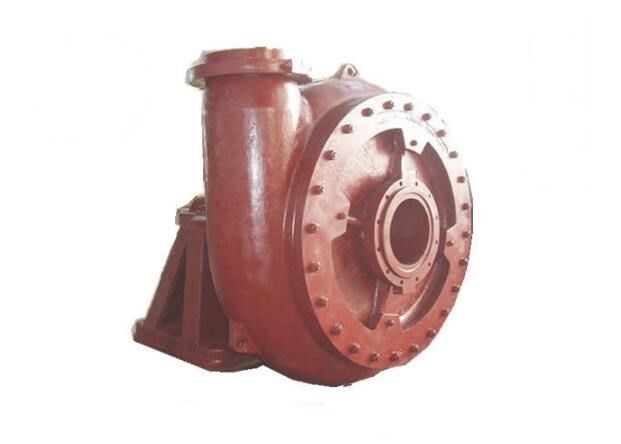

Gummi zeichnete zentrifugales Kupfermineschlammpumpenmodell 16/14TU - AH
Produktübersicht
1. Alle Flussteile für AH (R) sind Pumpen hohe Chromlegierung oder -gummi;
2. Die tragende Versammlung der Schlammpumpe ist zylinderförmige Struktur, zur Justage des Raumes zwischen Antreiber
und vordere Zwischenlage leicht.
3. Die Wellendichtung kann Dichtungsring, Vertreiberdichtung und Gleitringdichtung sein.
4.Discharging kann in Abständen von 45 Grad in Position gebracht werden, damit alle mögliche acht Stellungen Installationen entsprechen und
Anwendungen.
5. Laufwerksarten: V-Gürtelantrieb, Gangreduzierer-Antrieb, flüssiger Kopplungsantrieb und Frequenzumsetzungs-Antrieb Geräte für die Schlammpumpe.
6. Breite Parameter, gutes NPSH und hohe Leistungsfähigkeit.
Pumpe des Schlamms 7.The kann in Mehrstufen-Reihe installiert sein, um die Lieferung für Langstreckengebrauch zu treffen
Art Bedeutung
| Art Bedeutung für zentrifugale Schlammmineralpumpe | |
| 16 / 14TU - AH | |
| 16 | Pumpeneinlassgröße (Zoll) |
| 14 | Pumpenausganggröße (Zoll) |
| TU | Klammerart |
| AH | AH Schlammpumpe |
| R | R-Gummizwischenlagenpumpe |
Leistungstabelle
| MODELL | ZULÄSSIGER ANSCHLUSS MAX.POWER (Kilowatt) |
MATERIAL | TRINKWASSER PERFORANCE | ANTREIBER | |||||||
| ZWISCHENLAGE | ANTREIBER | Q-Kapazität | H-Kopf | Geschwindigkeit | Maximum-Effektivität. | NPSH | SCHAUFELN NEIN. | ANTREIBER-DURCHMESSER | |||
| m3/h | L/s | (M) | n (r/min) | (%) | (M) | (Millimeter) | |||||
| 1.5/B-AH | 15 | M | M | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | M | M | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 |
| 2/1.5B-AH | 15 | M | M | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7--15 | 5,5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | M | M | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
| 3/2D-HH | 60 | M | M | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
| 4/3C-AH | 30 | M | M | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | M | M | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | M | M | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | M | M | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
| 6S-HH | 560 | M | M | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | M | M | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | ||
| 10/8E-M | 120 | M | M | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | M | M | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | M | M | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | ||||
| 14/12ST-AH | 560 | M | M | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | M | M | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | M | M | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 |
Anwendung
Mineral-Schwimmaufbereitungs-Verarbeitung
Elektrische Fabrik-Kohlen-Vorbereitung
Kohlen-Reinigung
Chemische mittlere Verarbeitung
Abfliessende Behandlung
Sand-und Kies-Behandlung
