Vertikale Schlamm-Pumpe
>
|
| Herkunftsort | Sichuan, China |
| Markenname | horizontal-slurrypump.com |
| Zertifizierung | ISO9001 |
| Modellnummer | Soem |
| Dokument | Produktbroschüre PDF |
Zentrifugale Schlamm-Hochdruckpumpe, versenkte vertikale Abwasser-Pumpe
Produkt-Beschreibung
sind vertikale Schlammpumpen der ZJL-Reihen Schlammpumpe des einzelnen Stadiums zentrifugale Einzelsaug. ZJL-Reihenpumpen stimmen mit Theorie von Zweiphasenflüssigkeiten überein und sie sind entsprechend dem Prinzip der Minderung des Gesamtverlustes entworfen. Geometrische Form seiner Flussdurchgangskomponenten ist für Flusszustand des Mediums passend. Auf diese Art wird der hydraulische Verlust unter Teilen, in denen Wirbel und das Auswirken auftreten, verringert, damit Abnutzung von Flussdurchgangskomponenten verringert wird; Wasser-Leistungsfähigkeit wird erhöht; Laufgeräusche und Erschütterung werden verringert. Hoch-Chrome-Legierung, die hohe Verschleißfestigkeit, Korrosionsbeständigkeit und Schlagzähigkeit hat, wird benutzt, damit Flussdurchgangskomponenten Nutzungsdauer verbessern.
Hauptverwendung
|
· Bergbau |
|
· Zivilbau |
|
· Industrie |
|
· Kohle Preperation |
|
· Mineralverarbeitung |
|
· Chemisches Precessing |
Produkt-Eigenschaften
Komponenten mit 1 Flussdurchgängen: diese Art des haltbaren Metalls des Pumpengebrauches, Antreiber wählen haltbares Metall oder Gummi.
2 tragende Komponenten: wir verwenden Fettschmierung. Entsprechend Höhe der Schlackenschlammpool-Flüssigkeit kann verschiedene Längen der Pumpenwelle oder -Ansaugstutzens wählen.
Dichtung 3: Benötigt keine Wellendichtung oder Wellensperrwasser. Im Saugvolumen kann unzulängliche Zustand auch normalerweise unten arbeiten.
Technischer Parameter
|
Modell
|
Klare Wasser-Leistung |
Unterstützungsmotor
|
|||||
|
Drehende Geschwindigkeit n |
Fluss Q |
Kopf H |
Wellenenergie PA |
Wirksamkeit η |
|||
| r/min | (m-³ /h) | m | Kilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Struktur
| 1 | Spiralgehäuse | 2 | Unterstützung | 3 | Bewegungsbasis |
| 4 | Antreiber | 5 | Linke Grundplatte | 6 | Abflussrohr |
| 7 | Hintere Zwischenlagenplatte | 8 | Tragen des Körpers | 9 | Rechte Grundplatte |

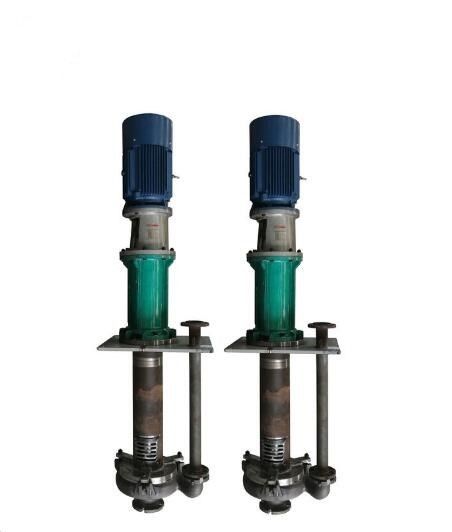

Produkt-Bild
Installations-Maß
